地盤改良・杭

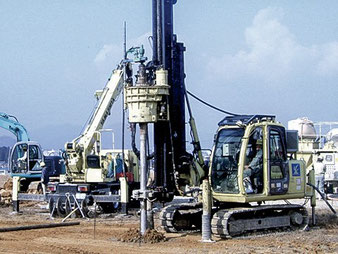

ウルトラコラム工法
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/ie4c1683e98b1eeec/version/1604634782/image.jpg)
ウルトラコラム工法は、セメント系固化材スラリーを用いる機械撹拌式深層混合処理工法です。独自の掘削ヘッドを採用し、土の共回り現象による撹拌不良を低減します。また、施工直後にコラムの比抵抗をミキシングテスターで測定し、撹拌状況を確認することができるため高品質のコラムの築造ができます。
▶資料:ウルトラコラム工法協会

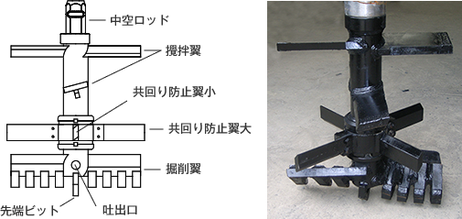

攪拌装置
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/icbbe0fbd53817619/version/1604634938/image.png)
先端に固化材の吐出口を設けた中空ロッド、攪拌翼、十字型共回り防止翼で構成されます。共回り防止翼「大」は、翼長が掘削径よりも長く、地盤から反力を得ることで土の共回りを防止します。また、共回り防止翼「小」は翼長が掘削翼よりも短く、貫入時の抵抗を抑えるとともに、粘性土地盤の攪拌・混合に効果を発揮します。
幅広い用途に対応
建築物の基礎の他、盛土の沈下・すべり対策、土留め壁、止水壁など、幅広い用途に利用できます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i1ee1b61d28fac27b/version/1604635084/image.png)
小規模建築物の基礎
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i25ed85331d3419ef/version/1604635209/image.png)
中層建築物の基礎
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i0199f2d1cff7d990/version/1604635218/image.png)
河川築堤・護岸の基礎
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i2f631a729764f451/version/1604635319/image.png)
道路・盛土の沈下防止
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/ib36ef5840719963b/version/1604635326/image.png)
山留め・止水壁
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i68f46b60e00ed20c/version/1604635334/image.png)
隣接構造物への影響防止
アルファウイングパイル工法
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i83543c2ba49f1c8a/version/1604635417/image.jpg)
アルファウイング工法は国土交通大臣認定の鋼管杭工法です。
先端部に翼を設けたことにより大きな先端支持力が得られ、多様な構造物に対応できる杭径・翼径があります。また、独自の形状が硬い地層にもスムーズに貫入し、安全・安心・確実な施工を実現致しました。
▶資料:株式会社 アイビーピー

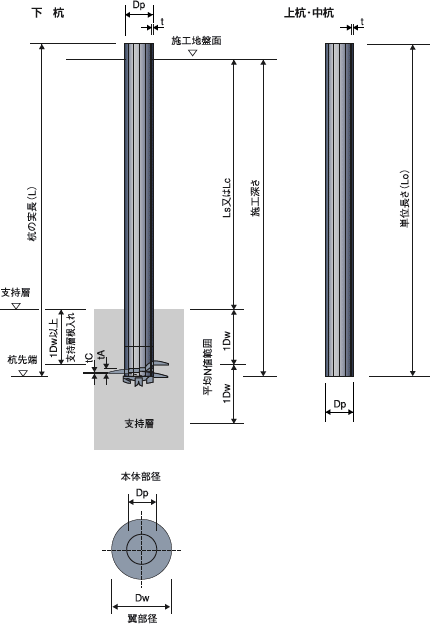

形状
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/if66f15ce02ae65ca/version/1604635511/image.gif)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i12b645b3741e2522/version/1604635521/image.jpg)

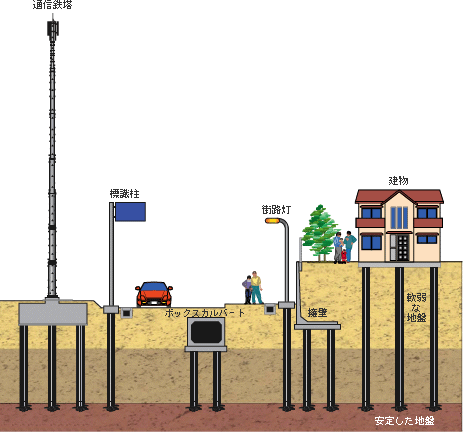

対象物件
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i38ff719d8e26ba36/version/1604635610/image.gif)
木造住宅、低層鉄骨、RC建物、法面抑止杭、擁壁基礎、機械基礎、ボックスカルバート基礎、マンホール基礎、街路灯基礎、標識柱基礎、鉄塔基礎、土間コンクリート下の地盤改良としての基礎、その他
※イラストはアルファウイングパイルをご理解いただくために強調して描いていますので、太さや本数は実際とは異なります。

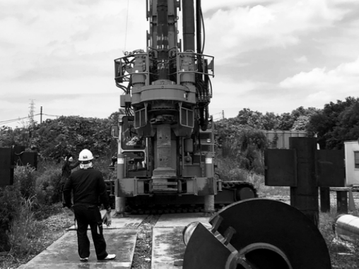

A.M.Z工法(エーエムゼット)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i22b69fde24d05569/version/1604635919/image.png)
A.M.Z工法は、支持力、貫入力、コストパフォーマンス、すべてにおいて高いクオリティーを実現した国土交通大臣認定工法です。先端翼は二枚翼タイプでありながら二枚翼の交点を鋼管側面付近にしたことで、すぐれた貫入性能と高い支持力を発揮します。杭軸径はΦ101.6~Φ457.2の11種類、翼径は250~1150mmの27種類あり、多種多様な施工条件に対応します。地盤条件に合わせて施工性を考慮し、下翼に補助掘削刃を取り付けることができます。
▶資料:株式会社 Edge
適用範囲
支持地盤:砂質地盤・礫質地盤・粘性土地盤(泥岩を含む)
試験方法:標準貫入試験
鋼管の寸法:101.6~457.2mm
先端翼径の寸法:250~1150mm
最大施工深さ:砂・礫質地盤130D、粘性土質地盤130D(Φ457.2は58m)
適用する建築物の規模:延床面積の合計が500,000㎡以下の建築物
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/ifdcebaef36df58ba/version/1604636098/image.jpg)

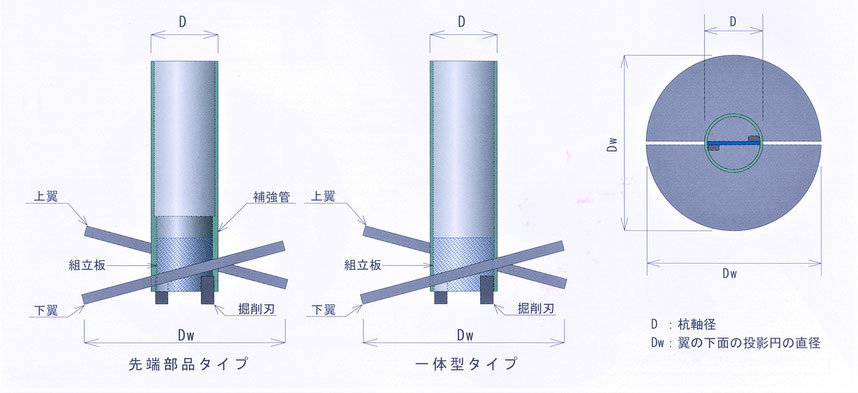

杭姿図
