フーチングレス擁壁（フーチングレス・パネル工法）
▶設計施工協力：株式会社コクヨー
フーチングレス・パネル工法の概要
フーチングレス・パネル工法は、自立式の擁壁工法です。
名称の通り、フーチング（底板）が無い構造なので、施工時の自由度が高く、従来のL型擁壁では施工できなかった様々な場所（下記特徴参照）で施工可能な工法です。
φ600〜700mm 深さ 2900mm以上の柱状地盤改良体にφ165.2〜267.4mmの鋼管を地上に突出させて建て込み、センターに穴のあいたコンクリートパネルをその鋼管にセットして自立式擁壁を築造します。

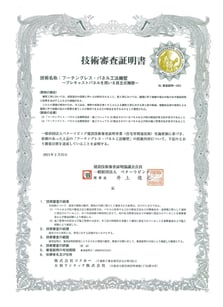

※2021年2月、技術審査証明を取得しました（株式会社コクヨー）
フーチングレス・パネル工法の特徴

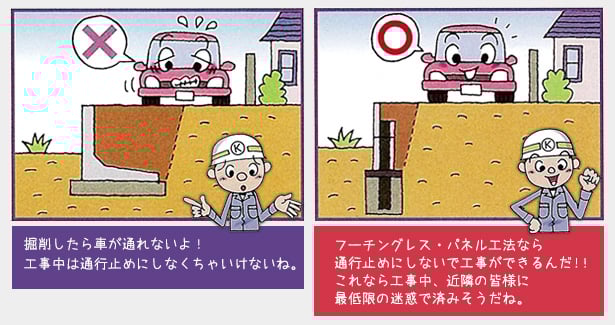

▶▶特徴１ 掘削幅の取れない現場で有効です。

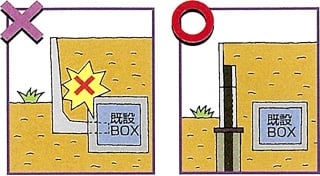

L型擁壁にはフーチング（底版）があり、既設構造物等の障害物があると、施工できませんでした。また将来、下水管等を埋設する場合、フーチングが邪魔になってしまう場合もありました。フーチングレス・パネル工法なら、道路下占有空間が確保できます。

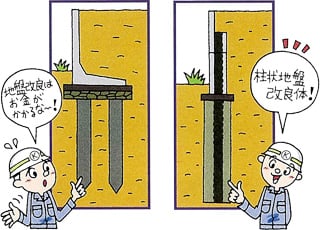

▶▶特徴2 地盤のあまり良くない現場では経済的です。
L型擁壁では、地盤支持力が不足している場合、基礎杭打ち込み等の地盤改良をしなければいけません。本工法は、柱状地盤改良体に鋼管杭を建て込み擁壁化するため、N値3以上の地盤で施工できます。
▶▶特徴3 狭い場所での施工が可能です。
パネル１個が最大770kgなので、今まで大型重機が入れなくて施工できなかった現場に最適です。
フーチングレス・パネル工法の施工手順
1. 床付・杭芯位置出

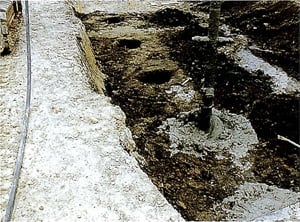

2. 柱状地盤改良体築造

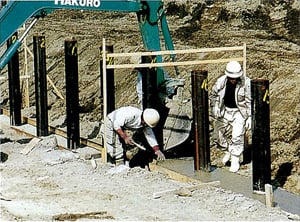

3. 鋼管建て込み
4. 均しコンクリート打設

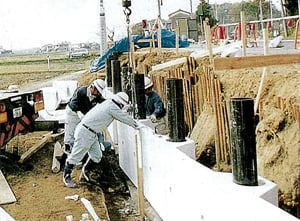

5. パネル取り付け

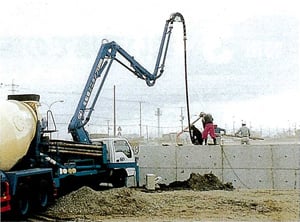

6. 中詰コンクリート打設

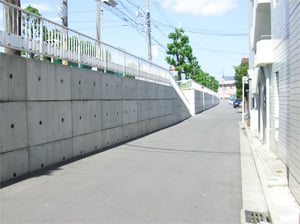

フーチングレス・パネル工法の施工例
千葉県野田市七光台

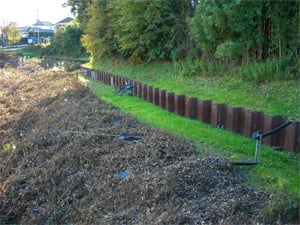

施工前

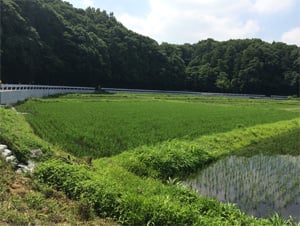

施工後
千葉県千葉市 西千葉稲荷町線
千葉県千葉市 椿森緑地
神奈川県藤沢市 石川農道
東京都日野市 日野駅
