地盤調査及び地盤補強工事の目的は、住宅の不同沈下(家の傾き)を防ぐことです。
「住み始めて数年したらビー玉が床を転がるようになった・・」というようなことにならないためです。
建物が傾く原因の多くは地盤にあります。地盤に起因する不同沈下事例を図で示しました。
等沈下と不同沈下
沈下の発生の仕方には、建物への影響をあまり過大視しなくてもいい「等沈下」と、建物に大きな支障をきたす「不同沈下」があります。特に問題となるのは「不同沈下」です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=282x10000:format=jpg/path/s8c7720fb856d18df/image/i8737c5be94773a8d/version/1606788801/image.jpg)
等沈下
![](https://image.jimcdn.com/app/cms/image/transf/dimension=280x10000:format=jpg/path/s8c7720fb856d18df/image/i9de6c2e1779c22e1/version/1606788805/image.jpg)
不同沈下
不同沈下の原因例
地盤判定および地盤補強工事の設計では下図のような不同沈下原因例を念頭に置き、沈下リスクが潜んでいないか地盤状況の把握に努めます。
※下の図は、小規模建築物基礎設計指針256Pより
軟弱な地層が収縮することによって生じる例
![](https://image.jimcdn.com/app/cms/image/transf/dimension=362x10000:format=jpg/path/s8c7720fb856d18df/image/i67e80e1a012e0a79/version/1606789211/image.jpg)
不均質な軟弱地盤
![](https://image.jimcdn.com/app/cms/image/transf/dimension=344x10000:format=jpg/path/s8c7720fb856d18df/image/i9668ec6eb8b5d7a8/version/1606789216/image.jpg)
建物の荷重の偏り

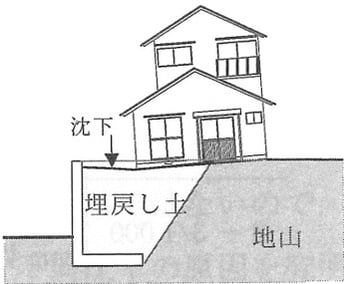

擁壁や埋め戻しに起因する例
![](https://image.jimcdn.com/app/cms/image/transf/dimension=362x10000:format=jpg/path/s8c7720fb856d18df/image/i4a8444cf907dbd2b/version/1606790487/image.jpg)
不均質な軟弱地盤
![](https://image.jimcdn.com/app/cms/image/transf/dimension=344x10000:format=jpg/path/s8c7720fb856d18df/image/ib57151cb318866e6/version/1606790509/image.jpg)
建物の荷重の偏り
盛土に起因する例
![](https://image.jimcdn.com/app/cms/image/transf/dimension=423x10000:format=jpg/path/s8c7720fb856d18df/image/ic2b52a90347f9087/version/1606790833/image.jpg)
盛土の沈下
盛土荷重による軟弱層の圧密沈下
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i1b82f8ecce69631d/version/1606790867/image.jpg)

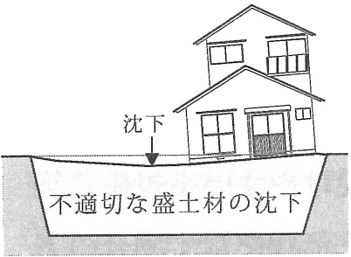

盛土施工不良
地盤補強の設計・施工不良に起因する例
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s8c7720fb856d18df/image/i9c1de15fd3ed0b40/version/1606791229/image.jpg)

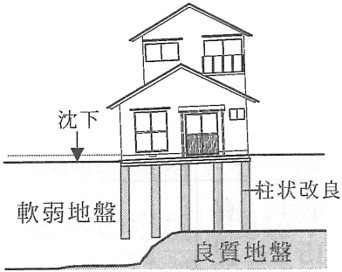

地盤改良設計不良
![](https://image.jimcdn.com/app/cms/image/transf/dimension=344x10000:format=jpg/path/s8c7720fb856d18df/image/i6e0378190beab00c/version/1606791240/image.jpg)

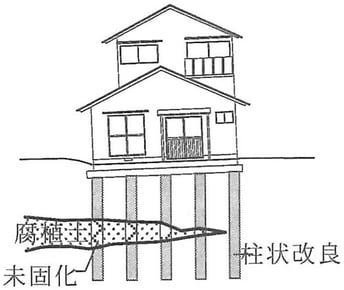

地盤改良施工不良
(NPO住宅地盤品質協会へ資料提供)
